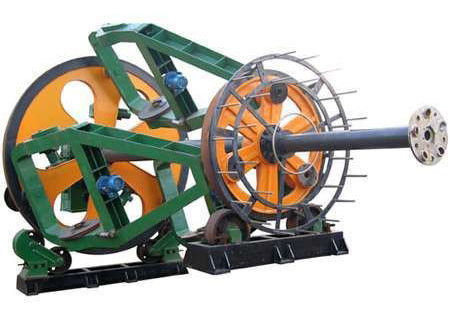

1600-1+1+3 เครื่องผลิตเคเบิล เครื่องวางเคเบิล

1คําอธิบายทั่วไป:

เครื่องนี้ถูกออกแบบมาเป็นพิเศษเพื่อบิดสายไฟฟ้าที่แยกกัน 3 เอก 4 เอก และ 5 เอก โดยมีเส้นตัดกลาง 25-300mm2 ต่ํากว่า 350KVการบิดแกนตัดข้ามสามารถกลม, สามารถเป็นรูปแฟน, ไฟฟ้าในสายหยุดก่อนทอร์ค, ปิดปลายแกนหรือปลด spool.

2ปารามิเตอร์ทางเทคนิค:

3ส่วนประกอบไฟฟ้าหลัก

4.รายละเอียด:

4.1 Φ1600/1+1+3 ส่วนใหญ่ของร่างกาย:

ส่วนแรกของ Φ1600 กรอบสกูลสายไฟถูกเชื่อมต่อกับส่วนที่สองของกรอบสกูลสายไฟ ผ่านการเชื่อมและการบิดกลับการดําเนินงานที่ไม่หมุนกลับและหมุนก่อนของกรอบกลมสลีนสายสามารถทําสําเร็จโดยการแยกแยกหรือใส่แกนสปิน.
ส่วนที่สองของสปิลสาย Φ1600 มีเครื่องปรับปรับปั่นเพื่อให้ผ่านสายแกนที่ปล่อยจากสปิลสายแรกกรอบสาย spool และกรอบ bow ได้เชื่อมต่อกับแกนหลักของเครื่องลดหลักโดย flangesเช่นเดียวกับข้อแรก กรอบสปูลยังใช้ในการแยกหรือติดตั้งแกนปินเพื่อทําการบิดกลับ, ไม่บิดกลับและการทํางานก่อนบิดของกรอบสปูล
ส่วนที่สามของ Φ1600 กรง winch สามดิสก์ถูกเชื่อมต่อกับแกนหลักของกล่องเกียร์การส่งหลักผ่านการเชื่อมต่อ เกียร์ถูกติดตั้งอยู่ด้านหลังของ winch ของกรง winchและโหมดการส่งความแตกต่างถูกนํามาใช้เพื่อตอบสนองความต้องการของลูกหมุนกลับหรือลูกหมุนไม่กลับ.

4.2 อุปกรณ์ติดต่อ:

ประเภทหัวเทป: ประเภททั่วไป
จํานวนสปิลเทป: 2 สปิล
ขนาดสปูล: Φ400 mm
ความกว้างของเทป: 15-60 มม.
ความเร็วการหมุนของหัวดัด: 170-380 r/min
ระยะทางการดึง: 12-200 มม.
วัสดุเทป เทปที่ไม่ใช่โลหะ เช่น เนื้อที่ไม่เนื้อผ้า เทปพอลิเอสเตอร์ ฯลฯ
หัวกระแทกมีการเปลี่ยนแปลงความเร็ว 6 ระดับ และมีฟังก์ชันการหมุนซ้ายและขวาและกลาง
ความยืดของสายรัดถูกควบคุมโดยการขัดกลไกและสามารถปรับได้

4.3 Φ800 อุปกรณ์บิดรัดสายรัดเหล็ก:

กว้างขวางภายนอกสูงสุดของแกนเคเบิลที่ป้อมกัน: Φ120mm
ประเภทหัวเกราะ: ครึ่งตัด
จํานวนสปิลเทป: 2 สปิล
ขนาดของกลม: Φ800 mm
ความกว้างของเทป: 15-60 มม.
ความเร็วของหัวเกราะ 149-343 r/min
ระยะทางของเกราะ: 14-230 มิลลิเมตร
วัสดุของเกราะ: เทปเหล็ก
หัวหมึกมีการเปลี่ยนความเร็ว 6 ความเร็ว และมีการหมุนซ้ายและขวาและฟังก์ชันเฉลี่ย
การควบคุมความตึงเครียดของเชือกเหล็ก การควบคุมการตึงเครียดทางกล และสามารถปรับได้

4.3 ตารางเมตร:

ขอบวงจรของวงล้อเมตรคือ 500 mm
ความยาวสูงสุดในเมตร 9999.9 m
ความผิดพลาดความแม่นยํา ≤3‰
มันใช้โครงสร้างล้อสองล้อและติดตั้งแนวราบ; มีสปริงพัฟเฟอร์ที่ล้อกด และมีม้วนสายที่เข้าและออก

4.4 Φ2000 เครื่องติดตามล้อเดียว:

ประเภทการดึง: ล้อดึงเดียว, สายดันแหวนคอ
กว้างล้อดึง: Φ2500 mm
ความเร็วสายดึง: 4.7-34.2m/min
ความเร็วของเกียร์ดึง: 27 ขั้นตอน

4.5 Φ2500 เครื่องรับ:

รายละเอียดของกลมรับ: PN1600-PN3150
ความจุสูงสุด: 15T
ความเร็วสูงสุดในการรับ: 40m/min
มอเตอร์รับ: 10kg.m
กว้างสุดของสายไฟ: Φ120mm
เครื่องรับสายใช้มอเตอร์มอร์ค ซึ่งเชื่อถือได้ในการทํางานและง่ายและสะดวกในการทํางานและบํารุงรักษา
โครงสร้างเป็นแบบปลายแกนไฟฟ้า clamping หรือปลดสกูลไฟฟ้า สกูลยกไฟฟ้า
โดยใช้สายสกรูนํา สายสกรูสามารถติดตามความเร็วในการรับ และความสูงของสายสกรูสามารถปรับได้โดยไม่ค่อยขั้นตอน

4.6 ระบบส่งกล:

พลังงานของมอเตอร์ขับเคลื่อนหลัก: 45KW (AC)
ระบบการส่งเครื่องจักรกลประกอบด้วยมอเตอร์หลัก, เครื่องลดหลัก, แกนการส่ง, การเชื่อม, ฯลฯ

4.7 ระบบควบคุมไฟฟ้าและอิเล็กทรอนิกส์

พลังงานไฟฟ้าของเครื่องนี้เป็นระบบสามเฟสห้าสาย 380V (± 10%), 50HZ
เครื่องจักรหลักของเครื่องจักรใช้เครื่องจักร AC และการควบคุมการแปลงความถี่; เครื่องรับใช้เครื่องยนต์ทอร์ค ซึ่งสามารถเริ่มและหยุดได้อย่างราบรื่นและการใช้งานและการบํารุงรักษาง่ายและสะดวก; เครื่องจักรทั้งตัวถูกควบคุมโดยเครื่องควบคุมโปรแกรมของซีเมนส์

4.8 ความต้องการแหล่งอากาศ:

ความดันอากาศ: 0.6Mpa
ปริมาณอากาศ: 1.0m3/นาที
อากาศกดต้องแห้ง ไม่มีสารสกปรกและฝุ่น

FAQ:

ลูกค้าที่รัก มีหลายรุ่นของเครื่องยนต์สําหรับการติดเชื้อ เพื่อแนะนํารุ่น Suitabe เราต้องการที่จะเรียนรู้บางข้อมูล:

1. กว้างของสายเปล่า

2.สายอ่อนหรือสายแข็ง

3จํานวนของสายที่จะบิด

4พื้นที่หลังการบิด

ขอแสดงความยินดี

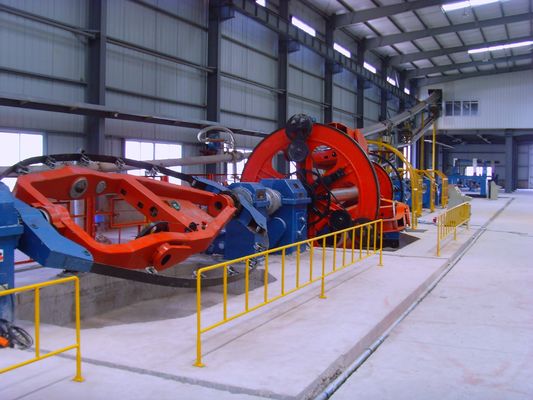

5รูปถ่ายอ้างอิง
