คุณภาพสูง Twisting Planetary Cage คาเบล Stranding Machine สายและเครื่องเชื่อมสาย

1คําอธิบายทั่วไป:
เครื่องนี้ใช้เป็นหลักในการบิดสายทองแดงเปล่า สายอลูมิเนียมเปล่า เป็นต้น

2ปารามิเตอร์ทางเทคนิค:















3ส่วนประกอบไฟฟ้าหลัก









4.รายละเอียด:
4.1 Φ1600 ราคาจ่ายของสายกลาง:
รายละเอียดของสปิลการจ่ายเงิน: PN630-1600
ความจุสูงสุด: 4 ตัน
ความตึงเครียดถูกควบคุมโดยการขัดกล และขนาดสามารถปรับได้
การชําระเงินคือสายปลายแบบท็อปปิ้งที่สามารถเคลื่อนขึ้นและลงคนเดียวเพื่อให้แน่ใจว่าการปรับความสูงมีอุปกรณ์ป้องกันการคลื่น เมื่อบรรทุกสปูลและการป้องกันที่จํากัดเมื่อบรรทุกและบรรทุก.
4.2 12B, 18B, 24B ร่างติดสาย:
รายละเอียดของสปิลการชําระเงิน: PND630
ความเร็ว: 6B/12B: 95 รอบ / นาที
18B: 85 รอบ / นาที
24B: 75 รอบ / นาที
สูงเส้น: 6B: การปรับแบบไม่ขั้น
12B: การปรับแบบไม่มีขั้นตอน
18B: การปรับแบบไม่มีขั้นตอน
24B: การปรับแบบไม่มีขั้นตอน
ปลายของร่างกายที่บิดถูกสนับสนุนโดยพ่วงขนาดใหญ่ และแกนหลักถูกประมวลผลโดยท่อเหล็กที่หนาไร้รอยมีทั้งหมด 6 ชุดของล้อรองรับ1 ชุดสําหรับกรง 12B 2 ชุดสําหรับกรง 18B และ 3 ชุดสําหรับกรง 24Bการเชื่อมต่อระหว่างกรง stranding และ spindle หลักรับรองสับสนแผ่นและประเภทการเชื่อมโยงที่สําคัญที่สามารถรับประกันร่างกาย stranding หมุนที่ความเร็วสูงเป็นเวลานาน.
การหมุนหลังของร่างกาย stranding ได้สําเร็จโดยเกียร์ oblique ที่ได้รับการคุ้มครองโดยฝาปิด การเชื่อมต่อของเกียร์หมุนหลังและเตียงเป็นชนิด shaft แบ่ง
กล่องเกียร์ใช้กล่องทรายทรายสับ, ซึ่งได้รับการรักษาด้วยการฉีด. รูปทรงเรียบและสวยงาม. มันไม่มีขุมขนและซาก. มันสามารถดูดซึมการสั่นสะเทือนได้อย่างมีประสิทธิภาพ, ลดเสียง,และเพิ่มความมั่นคงของการส่ง.
ดิสก์สายถูกจับด้วยชนิดของแกนปลาย, การจับหรือผ่อนคลายใช้ฝา nut, และมีอุปกรณ์ล็อคที่ปลอดภัย; หมุนของทั้งสองปลายของเตียงอุปกรณ์รับรองแบบหักหัวใจ.
ร่าง stranding และหลุมเตียง-rack ได้รับการประมวลผลโดยของ CNC boring และ milling ศูนย์ machiningที่ให้ความละเอียดของการประเมินความเหมาะสมของหลุมแกนที่ปลายทั้งสองของเตียงและจุดของหลุมบนกรงบิดซึ่งขยายอายุการใช้งานของอุปกรณ์
การจ่ายความตึงเครียดคือการควบคุมการคดเครียดทางกล, ขนาดสามารถปรับได้, เข็มขัดความตึงเครียดเรียบถูกใช้, และเข็มขัดเหล็กด้านบนใช้เหล็กสปริง 65mn.
อุปกรณ์ป้องกันการตัดสายเชื่อมต่อติดต่อกับโมดูลของสายเชื่อมต่อใกล้กว่า เพื่อให้แน่ใจว่ามันมีฟังก์ชันการจอดรถอัตโนมัติที่ตัดสายเชื่อมต่อ
มีกุญแจ, โฆษณาตํารวจ, และปุ่มไดนามิคด้านหน้าของร่างกายที่ติดอยู่เพื่ออํานวยความสะดวกในการทํางานของสปิลการบรรทุกและการปล่อยของ
แต่ละร่างกายที่ติดอยู่ใช้เซ็ทของเบรคกระพริกอากาศ ซึ่งมีความรู้สึกและน่าเชื่อถือในการเบรค
กล่องเกียร์ที่ติดอยู่ใช้มอเตอร์แยกเพื่อขับเคลื่อนปั๊มเกียร์สําหรับการหล่อลื่น
มีรั้วป้องกันที่ปลอดภัย ในแต่ละส่วนของร่างกายที่ติดอยู่
การเชื่อมโยงแกรนด์แชฟต์การส่งใช้สานต่อสานเสา
ใช้หม้อเหล็กวอล์ฟแมน

4.3อุปกรณ์ติดต่อ
ประเภทกระแทก: 2 ดิสก์ ประเภทตัดครึ่ง
กว้างตัวกระโดด: Φ400mm
ความเร็วการดึง:170-380 r/min
ภาพการกด:15-240 มม.
วัสดุสําหรับกระจาย: เทปไม่โลหะ เช่น เทป polycatis, ผ้าที่ไม่เนื้อผ้า, และแผ่นที่ไม่เนื้อผ้า
พลังงานของเครื่องตัดหญ้า: 11KW (AC)
การควบคุมความตึงเครียดการขัดกลขนาดสามารถปรับได้

4.4 ตารางวัด:
ขอบวงจรของวงล้อเมตรคือ 500 mm
ความยาวสูงสุดในเมตร 9999.9 m
ความผิดพลาดความแม่นยํา ≤3‰
มันใช้โครงสร้างล้อสองล้อและติดตั้งแนวราบ; มีสปริงพัฟเฟอร์ที่ล้อกด และมีม้วนสายที่เข้าและออก

4.5 Φ2500 อุปกรณ์การดึงสอง:
วิธีการติดตาม: วงล้อขวางคู่, การติดตามที่ทํางานสองครั้ง
กว้างล้อดึง: Φ2500 mm
ความเร็วสายดึง: 45m / นาที
แรงติดตามสูงสุด: 12T
พลังงานของมอเตอร์ติดตาม: 110KW (AC)
อุปกรณ์ที่มีอุปกรณ์สายแรงดันในการจอดรถ เพื่อให้แน่ใจว่าสายไฟจะไม่ลดลอยระหว่างการจอดรถ และความสม่ําเสมอของการจอดรถ
ล้อดึงสองล้อใช้สถานการณ์โครงสร้างของการแยกทางธรรมชาติซึ่งกันและกันเพื่อหลีกเลี่ยงการกัดสายไฟระหว่างกระบวนการดึง
พื้นผิวของช่องลอกวงล้อการดึงเคลือบเพื่อให้แน่ใจว่าสายการดึงไม่ติด

4.6 Φ2500 เครื่องรับ:
รายละเอียดของกลมรับ: PN1000-PN2500
ความจุสูงสุด: 12T
ความเร็วสูงสุด: 65m/min
กว้างเส้นใยสูงสุด: Φ50mm
ทอร์คของมอเตอร์การรับ: 8kg.m
ใช้มอเตอร์มอร์ค การทํางานที่น่าเชื่อถือ การทํางานและการบํารุงรักษาที่ง่ายและสะดวก
การจัดสายใช้ไม้สกรู สายสามารถติดตามความเร็วของสาย และสายของสายไม่ได้ปรับ
ด้วยการป้องกันการจับสปิล, การป้องกันขอบขอบด้านบนและด้านล่างของสปิล และการป้องกันปลายทางข้าม
การหยิบเป็นแบบปลายแกนที่สามารถเคลื่อนขึ้นและลงคนเดียวเพื่อให้แน่ใจว่าการปรับความสูงมีอุปกรณ์ป้องกันการคลื่น เมื่อบรรทุกสปูลและการป้องกันที่จํากัดเมื่อบรรทุกและบรรทุก.

4.7 ระบบควบคุมไฟฟ้า:
พลังงานไฟฟ้าของเครื่องนี้เป็นระบบสามเฟสห้าสาย 380V (± 10%), 50HZ
เครื่องยนต์หลักใช้เครื่องยนต์ AC การควบคุมเครื่องยนต์ inverter เครื่องยนต์รับใช้เครื่องยนต์ทอร์ค
สายทั้งหมดใช้ PLC การควบคุม

4.8 ความต้องการแหล่งอากาศ:
ความดันอากาศ: 0.6Mpa
ปริมาณอากาศ: 1.0m3/นาที
อากาศกดต้องแห้ง ไม่มีสารสกปรกและฝุ่น

5สอบถาม:
ลูกค้าที่รัก มีหลายรุ่นของเครื่องยนต์สําหรับการติดเชื้อ เพื่อแนะนํารุ่น Suitabe เราต้องการที่จะเรียนรู้บางข้อมูล:
1. กว้างของสายเปล่า
2.สายอ่อนหรือสายแข็ง
3จํานวนของสายที่จะบิด
4พื้นที่หลังการบิด

ขอแสดงความยินดี

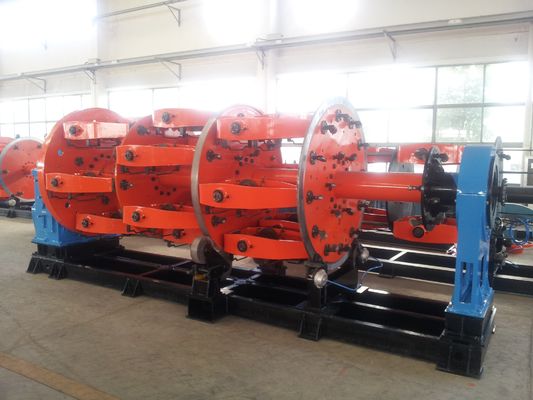

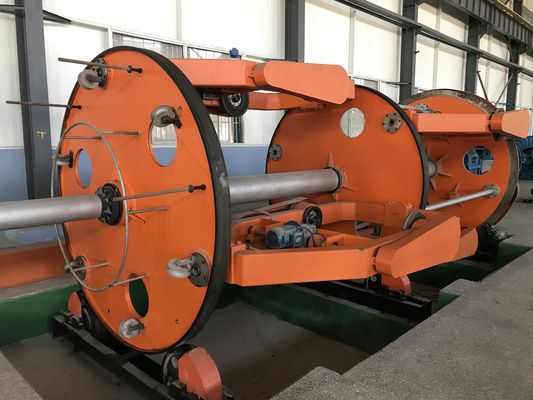

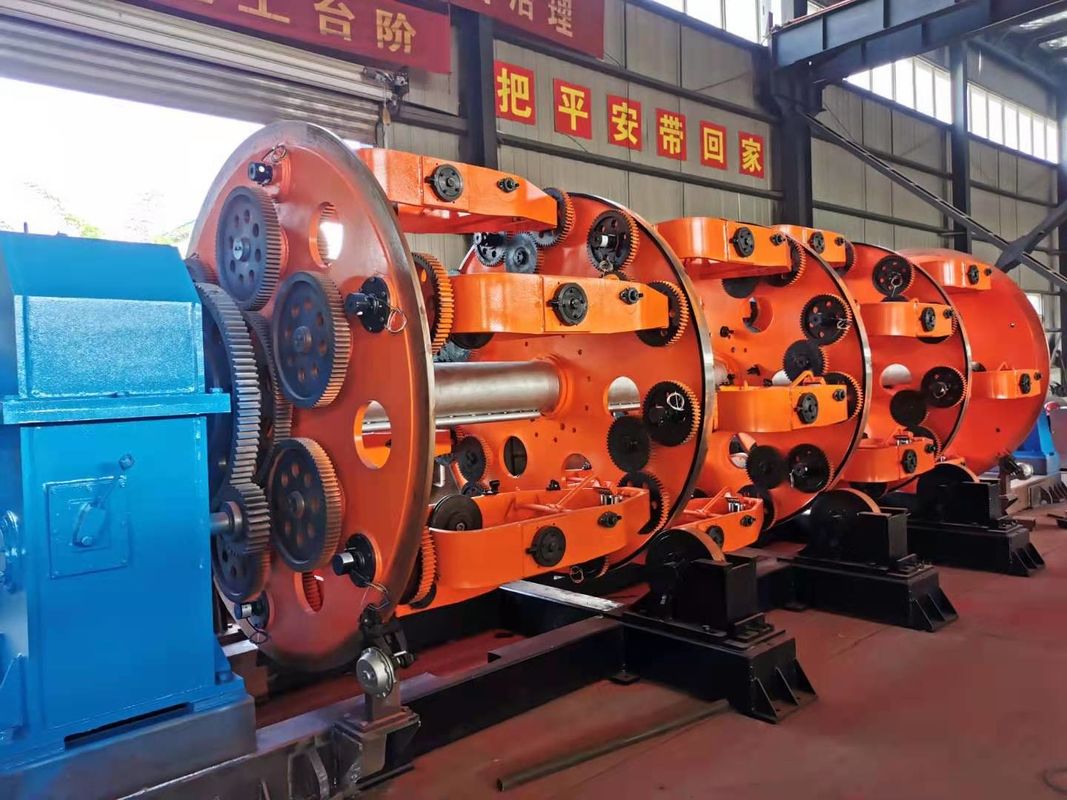

6รูปถ่ายอ้างอิง
