เครื่องตัดสายไฟเคเบิลกรอบแข็ง เครื่องตัดสายไฟเคเบิลเหล็กหรืออลูมิเนียมแข็ง

1คําอธิบายทั่วไป:
เครื่องนี้ใช้เป็นหลักในการบิดสายทองแดงเปล่า สายอลูมิเนียมเปล่า สายอัลลูมิเนียมที่มีแกนเหล็ก สายกลมและแบบลมพัดลม เป็นต้น

2ปารามิเตอร์ทางเทคนิค:















3ส่วนประกอบไฟฟ้าหลัก









4.รายละเอียด:
4.1 ΦΦ630 ค่าจ่ายสายกลาง:

รายละเอียดของสปิลการชําระเงิน: PND630
ประเภทแกนปลายมือ clamps หรือปลด spool และสกรูมือยก spool.
การควบคุมความตึงเครียดด้วยการขัดกล ขนาดสามารถปรับได้ด้วยมือ

4.2 6B, 12B, 18B ร่างติดสาย:

รายละเอียดของสปิลการชําระเงิน: PND630
ความเร็ว: 6B/12B: 70-166 รอบ / นาที

18B: 62-146 รอบ / นาที

ความยาวของสาย: 6B / 12B: 87-843 มม.

18B: 99-952 มิลลิเมตร

จํานวนระยะการแปลงความเร็วหมุนคือ 6 ระยะ
โครงสร้างกรอบ 4 ส่วนเท่ากัน
การ กระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
หมุนปนูเมติกที่ไม่ใช้หมุนและลดหมุน, การล็อคและการประกันอัตโนมัติทางกล, ใช้งานง่าย, รวดเร็วและปลอดภัย
หยุดอัตโนมัติเมื่อสายเสีย


4.3 ตารางเมตร:
ขอบวงจรของวงล้อเมตรคือ 500 mm
ความยาวสูงสุดในเมตร 9999.9 m
ความผิดพลาดความแม่นยํา ≤3‰
มันใช้โครงสร้างล้อสองล้อและติดตั้งแนวราบ; มีสปริงพัฟเฟอร์ที่ล้อกด และมีม้วนสายที่เข้าและออก

4.4 Φ2000 อุปกรณ์การดึงสอง:

วิธีการติดตาม: วงล้อขวางคู่, การติดตามที่ทํางานสองครั้ง
กว้างของล้อดึง: Φ2000 mm
ความเร็วสายดึง: 14.5-59m / min
ความเร็วของเกียร์ดึง: 36 ขั้นตอน


4.5 Φ2500 เครื่องรับ:

รายละเอียดของกลมรับ: PN1250-PN2500
ความจุสูงสุด: 12T
เครื่องยนต์รับ: 8kg.m
ความกว้างสูงสุดของสายไฟ: Φ50mm
เครื่องรับใช้ใช้มอเตอร์มอร์ค ที่เชื่อถือได้ในการทํางาน และง่ายและสะดวกในการทํางานและการบํารุงรักษา
โครงสร้างเป็นแบบปลายแกนไฟฟ้า clamping หรือปลดสกูลไฟฟ้า สกูลยกไฟฟ้า
ใช้สายสกรูนํา สามารถติดตามความเร็วในการรับ และระยะทางการจัดตั้งสามารถปรับได้อย่างไม่ค่อยขั้น

4.6 ระบบส่งกล:

พลังงานของมอเตอร์ขับเคลื่อนหลัก: 110KW (AC)
ระบบการส่งเครื่องจักรกลประกอบด้วยมอเตอร์หลัก, เครื่องลดหลัก, หมุนการส่งดิน, เป็นต้น

4.7 ระบบควบคุมไฟฟ้าและอิเล็กทรอนิกส์

พลังงานไฟฟ้าของเครื่องนี้เป็นระบบสามเฟสห้าสาย 380V (± 10%), 50HZ
เครื่องจักรหลักของเครื่องจักรใช้เครื่องจักร AC และการควบคุมการแปลงความถี่; เครื่องรับใช้เครื่องยนต์ทอร์ค ซึ่งสามารถเริ่มและหยุดได้อย่างราบรื่นและการใช้งานและการบํารุงรักษาง่ายและสะดวก; เครื่องจักรทั้งตัวถูกควบคุมโดยเครื่องควบคุมโปรแกรมของซีเมนส์


4.8 ความต้องการแหล่งอากาศ:
ความดันอากาศ: 0.6Mpa
ปริมาณอากาศ: 1.0m3/นาที
อากาศกดต้องแห้ง ไม่มีสารสกปรกและฝุ่น

5สอบถาม:
ลูกค้าที่รัก มีหลายรุ่นของเครื่องยนต์สําหรับการติดเชื้อ เพื่อแนะนํารุ่น Suitabe เราต้องการที่จะเรียนรู้บางข้อมูล:
1. กว้างของสายเปล่า
2.สายอ่อนหรือสายแข็ง
3จํานวนของสายที่จะบิด
4พื้นที่หลังการบิด

ขอแสดงความยินดี

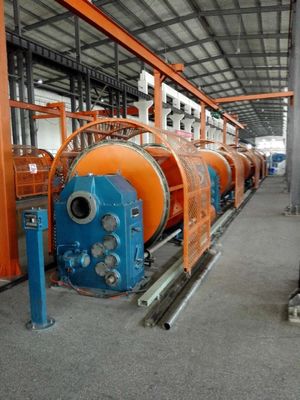

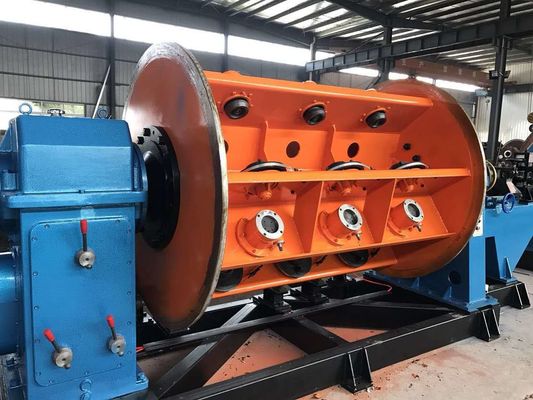

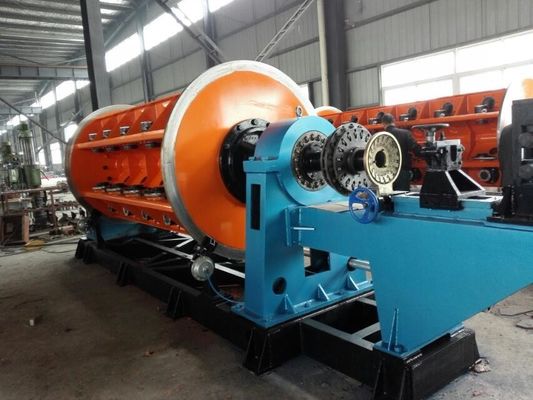

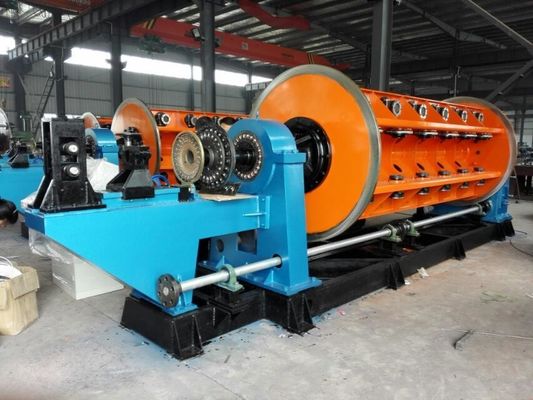

6รูปถ่ายอ้างอิง
