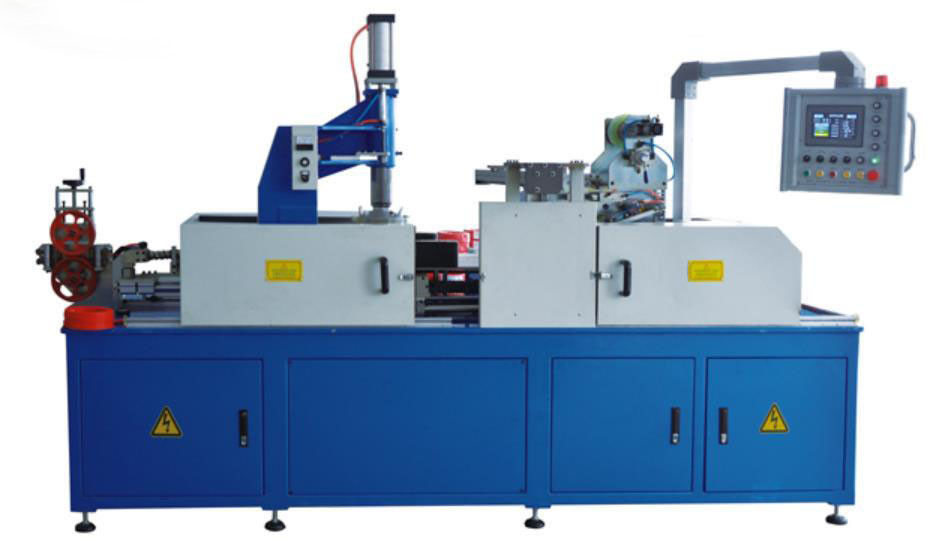

อัตโนมัติ สายเคเบิล สายม้วน รวมเครื่องจักร การล่อลวด การติดป้าย เครื่องบรรจุ

1คุณลักษณะ:

1.1 มันสามารถถูกให้บริการโดยเครื่องชําระเงิน หรือเชื่อมต่อโดยตรงกับเครื่องบด
1.2 ความเร็วการผลิตของโค้ลประมาณ 2 โค้ลต่อนาที (เช่น BV2.5mm2 100m/โค้ล)
1.3 หลังการลวดลวด, สายโค้ลจะถูกใส่ในเครื่องม้วนฟิล์มเพื่อบรรจุและติดป้ายสายโค้ลโดยอัตโนมัติ
1.4 หลังการห่อฟิล์มอัตโนมัติ มันจะถูกส่งโดยอัตโนมัติไปยังคอนเวียร์โดยกลไกผลักดัน ไม่จําเป็นต้องใช้มือ
1.5 เครื่องนี้ใช้ระบบเคเบิลเครื่องยนต์เซอร์โว และการล่อโค้ลสวยงาม
1.6 การใช้งานใช้งานบนจอสัมผัส และการใช้งานเป็นมิตรและสะดวกสบาย
1.7 แมมมโมรีไมโครคอมพิวเตอร์สามารถเก็บ 99 รายละเอียดความกว้างของสายต่าง ๆ เมื่อคุณต้องการเปลี่ยนรายละเอียดของสินค้า
1.8 ตราบใดที่ข้อมูลระบุลักษณะที่เก็บไว้ได้ถูกอ่าน มันสามารถผลิตได้ทันที โดยไม่ต้องใส่มันอีกครั้ง
1.9 เครื่องนี้มีฟังก์ชันการตรวจสอบความผิดพลาดอัตโนมัติที่เตือนผู้ใช้เมื่อมีปัญหา

2ปารามิเตอร์ทางเทคนิค:

3.รายละเอียดของส่วนล่อ:

3.1 ส่วนเมตร:

แต่ละล้อบนและล่างมีอุปกรณ์วัด, โดยใช้เครื่องตั้งค่าความละเอียด (Encoder) เพื่อคํานวณความยาว, ซึ่งสามารถคํานวณเป็นเซนติเมตร.ล้อวัดทําจากสับสนธิอลูมิเนียม, ล้อบนถูกฉีดด้วยการรักษาการแข็งกระชับเซรามิก, และล้อล่างถูกเคลือบด้วยกาวที่ดี, ซึ่งจะไม่ทําร้ายสาย.อุปกรณ์นี้ได้รับการออกแบบด้วยการวางแบบหนึ่งทางเพื่อป้องกันสายไฟฟ้าจากการปั๊ม.

3.2 หัวม้วน:

กลมลมแนวราบถูกควบคุมโดยเครื่องผลักลม เพื่อเปิดและปิดโดยอัตโนมัติ

เมื่อความยาวที่กําหนดเสร็จสิ้น การล่อจะหยุดโดยอัตโนมัติ ในเวลานี้หัวล่อจะถอนตัวในแนวตั้งมันง่ายที่จะ demold โดยไม่ต้อง clamping สายและไม่ติด coil.

3.3 ระบบการจัดเรียงสายไฟฟ้า:

ระบบควบคุมโดยครบถ้วนโดยคอมพิวเตอร์, ขับเคลื่อนโดย servo มอเตอร์และลูกกลม guide screw.

เครื่องปรับรหัสความแม่นยําได้รับสัญญาณการทํางานของมอเตอร์หลัก เพื่อให้เซอร์โวมอเตอร์เข้ากับมอเตอร์หลัก และการเคลื่อนไหวของสายไฟเคเบิลมีการประสานงานมากขึ้น และโค้ลสวยงามกว่า

3.4 เครื่องตัด:

เครื่องตัดแบบประตูตัดสายไฟฟ้าโดยอัตโนมัติเมื่อความยาวที่กําหนดเสร็จสิ้น เครื่องตัดแบบสองแบบด้วย SKD-11 ผลิตจากเหล็กพิเศษและการรักษาด้วยความร้อนเพื่อทําให้มันแข็งแรงและยาวนาน

3.5 อุปกรณ์สลับแขน:

หลังจากที่สายไฟถูกล่อขึ้น, กลไกการถือเส้นจะติดกับโค้ลและอัตโนมัติโอนมันไปยังอุปกรณ์เคลือบสําหรับการห่อและห่อกระบวนการติดป้ายและเคลือบสามารถอัตโนมัติได้อย่างเต็มที่.เมื่อมีสายเสีย, มันสามารถมีส่วนร่วมด้วยมือ. ถอนเส้นเสียโดยตรงเพื่อบรรจุไม่หยุด.

3.6 พานควบคุม:

ระบบควบคุม HMI สะดวกต่อการทํางานโดยตรงบนจอ

ระบบควบคุมคอมพิวเตอร์กลางควบคุมความเร็วของโค้ล ความยาวของโค้ล ระบบเตือน การปรับความเร็วของสาย ไฟชี้วัด การหยุดฉุกเฉินและการตั้งค่าใหม่

เมื่อเครื่องทํางาน ผู้ใช้ยังสามารถเปลี่ยนความยาว กว้างสาย ความเร็วและข้อมูลอื่น ๆ และความเร็ว ความยาวและการกระทําของเครื่องจักรทั้งหมดสามารถติดตามบนจอ

3.7 เครื่องขับเคลื่อน:

ระบบการล่อ: 7.5HP * 4P มอเตอร์ AC + เครื่องปรับการควบคุมเวกเตอร์

ระบบเคเบิล: มอเตอร์เซอร์โว 400W + การขับเคลื่อนเซอร์โว

การถ่ายทอดสายรอ: มอเตอร์เซอร์โว 400W + การขับเคลื่อนเซอร์โว

4. รายละเอียดของเครื่องม้วนฟิล์ม

4.1 น้ําหนักโค้ลบรรจุ: สูงสุด 35Kg
4.2 ขนาดหนัง PVC PEPP: ความหนา 0.05mm ~ 0.07mm * ความกว้าง 40mm ~ 45mm
4.3 วิธีการบรรจุม้วนฟิล์ม: ปั่นแบบลม
4.4 ฟิล์ม PVC/PE ใช้ในการล่อบรรจุด้วยความเร็วสูง
4.5 มันถูกขับเคลื่อนโดยมอเตอร์ AC และมีลมเรียบและเรียบ
4.6 ปรับขนาดของแขนล็อป และใช้การปรับด้วยมือเพื่อทําให้มันรวดเร็วและสะดวก

5.โครงสร้างกลของแผ่นสับ:

5.1 แหวน C:

แหวน C ถูกขับเคลื่อนโดยเข็มขัดเวลา แหวน C ทํางานโดยไม่เลื่อน และกระเป๋าสะพายมีความมั่นคงและเงียบสงบ

ผลิตจากเหล็กพิเศษ รอลล์ภายในและภายนอกของวงจร C ถูกเคลือบด้วยยางชั้นนํา ซึ่งไม่ง่ายที่จะสวมใส่ ทําให้การทํางานเป็นกลมและมีอายุการใช้งานยาวและมีระบบป้องกันความอ้วนเครื่องยนต์มันไม่ง่ายที่จะเผาไหม้

5.2 เครื่องตัด:

ใช้ระบบตัดอากาศ และความยาวของวัสดุการบรรจุที่ตั้งถูกตัดโดยอัตโนมัติหลังจากที่การลวดเสร็จสิ้น

ร่างเครื่องตัดสามารถเป็นแบบผ่าตัดหรือแบบเล็บ (เลือก/เปลี่ยนตามวัสดุบรรจุที่แตกต่างกัน) เหมาะสําหรับ PVC, PP,หนัง PE และวัสดุบรรจุอื่น ๆ ที่มีความสามารถในการตัดที่สมบูรณ์แบบ.

5.3 แคลมเปอร์:

หลังจากที่พัสดุถูกส่งไปยังจุดที่ติดตั้ง, มันจะถูกดึงและดึงโดยอัตโนมัติ. หลังจากการล่อ 1.0 รอบ, แคลมเปอร์จะถอนตัวโดยอัตโนมัติ.

เมื่อจํานวนการหมุนการเริ่มต้น (1.5 ~ 2.5 turns) จะถูกบิด, clampers จะปล่อยโดยอัตโนมัติ. ไม่จําเป็นต้องมีการกระทํามือ, ความปลอดภัยสูง

5.4 อุปกรณ์อาหาร:

เครื่องปนูเมติกปั่นเข็มขัด สกรูไม่ติดล็อค เปลี่ยนเร็วและติดตั้งง่าย

5.5 อัตโนมัติการติดป้าย:

การรับรองแบบสตั๊กของชนิดการปล่อยสัญลักษณ์ แพ็คเกจละ 1 แพ็คเกจ รับสัญลักษณ์อัตโนมัติเพื่อให้อาหาร สะดวกและปลอดภัย และประหยัดเวลา เพิ่มการผลิต

5.6 เครื่องขับเคลื่อน:

C-ring: 1HP * 4P แอคมอเตอร์ (บรรจุหมุน)

จับแขน: มอเตอร์ 1HP * 4P A C + เครื่องลด 1/20

หลังจากที่บรรจุครบแล้ว สายโค้ลจะถูกผลักเข้าไปในสไลด์ในกล่องเก็บของ

6สอบถาม:
ลูกค้าที่รัก มีหลายรุ่นของเครื่องยนต์สําหรับการติดเชื้อ เพื่อแนะนํารุ่น Suitabe เราต้องการที่จะเรียนรู้บางข้อมูล:
1. กว้างของสายเปล่า
2.สายอ่อนหรือสายแข็ง
3จํานวนของสายที่จะบิด
4พื้นที่หลังการบิด

ขอแสดงความยินดี

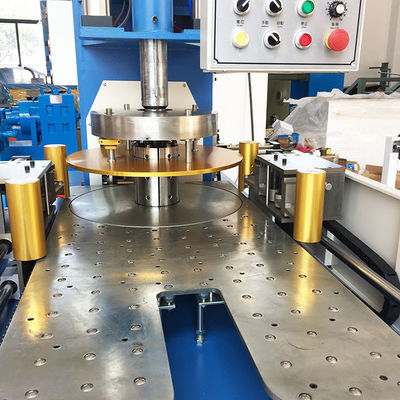

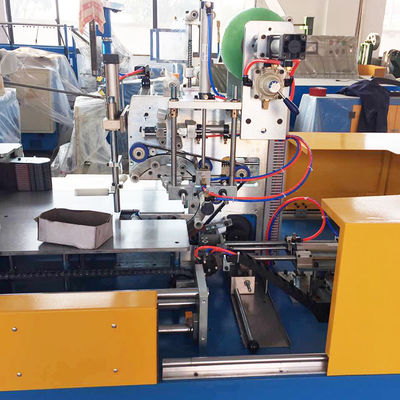

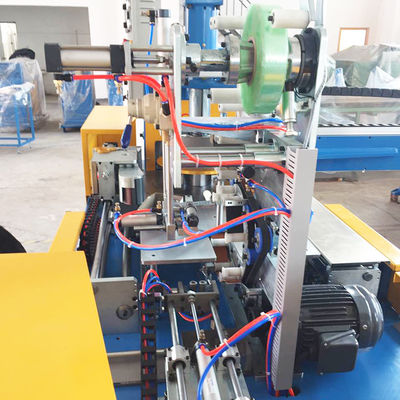

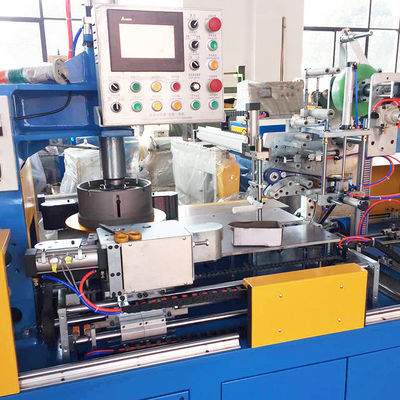

7รูปถ่ายอ้างอิง
