เครื่องวาดสลายสตาร์ททองแดง

1คําอธิบายทั่วไป:

เครื่องบดสตาร์ททองแดงเป็นเครื่องมือที่เชี่ยวชาญที่ใช้ในอุตสาหกรรมผลิตสายและสายเคเบิลหน้าที่หลักของมันคือการลดวงกว้างของแท่งทองแดงหรือแท่งโลหะอื่น ๆ เพื่อผลิตสายขนาดเล็กกระบวนการนี้เรียกว่าการวาดสาย หรือการแยกสาย

นี่คือวิธีการทํางานของเครื่องบดทองแดง
การให้อาหาร: แผงทองแดง, โดยปกติผลิตผ่านกระบวนการเช่นการท่อหรือการดึงออก, ถูกให้อาหารในเครื่อง. แผงเหล่านี้มักมีรูปแบบของม้วนหรือความยาวตรง.

การออกแบบ: ไม้ตัดผ่านชุดของการออกแบบ, ซึ่งมักทําจากทองเฟรมคาร์ไบด์หรือเพชร. การออกแบบเหล่านี้มีกว้างเล็กลงเรื่อย ๆ,และเมื่อไม้กรงถูกดึงเข้าไปการลดวงกว้างนี้เกิดขึ้นโดยการใช้แรงดึงโดย capstan หรือกลไกที่คล้ายกัน

การเย็นและการหล่อลื่น: เพื่อลดการขัดแย้งและความร้อนที่เกิดขึ้นระหว่างกระบวนการการดึง, ไม้ยางสามารถเย็นและหล่อลื่น. การเย็นสามารถบรรลุผ่านระบบการเย็นน้ําหรืออากาศ,ขณะที่การปรับน้ํามันช่วยลดการสวมใส่บน die และปรับปรุงคุณภาพของสายดึง.
การผ่านหลายครั้ง: ขึ้นอยู่กับเส้นทางเส้นทางเส้นทางสุดท้ายที่ต้องการ, กระบวนการอาจมีการผ่านหลายครั้งผ่านชุดการออกแบบที่แตกต่างกัน, แต่ละชุดมีความกว้างเล็กน้อย.นี้ทําให้การควบคุมแม่นยํามากกว่าเส้น径 และรับประกันความเหมือนกัน.

ผลิตภัณฑ์ปลาย: ผลลัพธ์คือสายทองแดงขนาดกว้างที่ต้องการหรือมันสามารถม้วนบนสปิล เพื่อเก็บและกระจาย.

เครื่องบดสตาร์ททองแดงเป็นสิ่งจําเป็นในการผลิตสายสายประเภทต่างๆ ที่ใช้ในอุปกรณ์ไฟฟ้า, การโทรคมนาคม, การก่อสร้าง,และหลายสาขาอุตสาหกรรมอื่นๆ ที่ต้องการสายไฟฟ้านําไฟประสิทธิภาพและความละเอียดของเครื่องจักรเหล่านี้มีบทบาทสําคัญในการกําหนดคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์สายสุดท้าย

2ปารามิเตอร์ทางเทคนิค:

















3การนําเสนอที่สั้น:
3.1 ระดับการจ่ายเงิน:
ประเภท: ประเภท cantilever
สแตนด์การจ่ายเงินประกอบด้วยเสา, cantilever และกลมหมุน
ความสูงของคอลัมน์คือ 5000 มิลลิเมตรหรือประมาณนั้น สองม้วนอลูมิเนียมสามารถบรรลุการจ่ายต่อเนื่อง

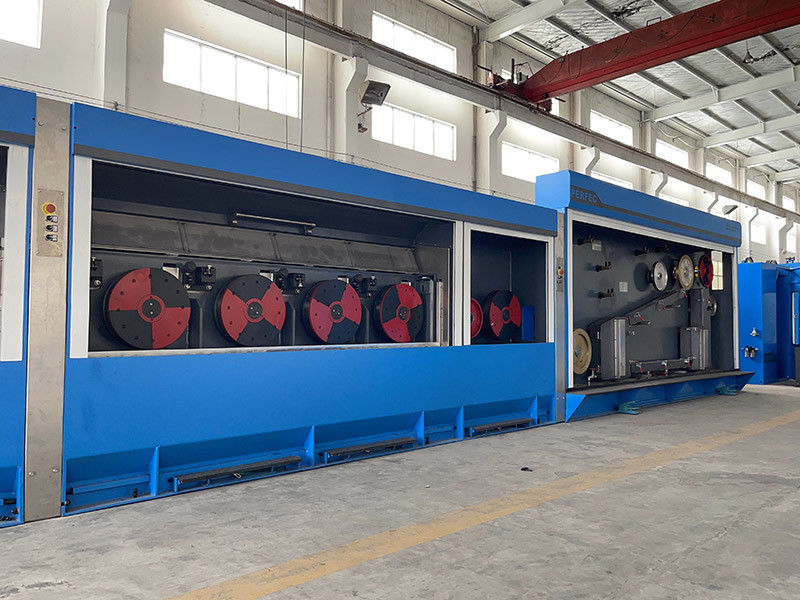

3.2 เครื่องวาดหลัก:
ประเภท: ประเภทสลิป เครื่องวาดสายทองแดง 13 รายการที่มีบล็อกการวาดขนาดเดียวกัน
เครื่องประกอบด้วยช่องสําหรับการเย็นและการหมุนเวียนของเอมูลชั่นการดึง, กล่องเกียร์, ระบบปรับน้ํามัน, ล้อความเร็วคง, มอเตอร์หลักและมอเตอร์สําหรับล้อความเร็วคง
เครื่องสลับสับและวิ่ง 4 เครื่องสําหรับการสับและวิ่ง โดยการทํางานสับและวิ่ง อุปกรณ์เพื่อป้องกันบล็อกการดึงและตัวถือสับการดึงให้ยืดระยะทางเท่ากันจากร่างกล่องเกียร์

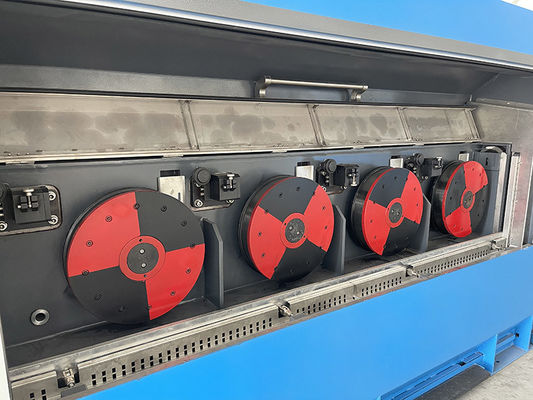

บล็อคการวาดใช้ล้อเหล็ก ด้านบนของมันถูกเคลือบด้วยทองเฟิร์สเทนคาร์ไบด์เพื่อยืดอายุการใช้งานของมัน

3.3 แอคคัมมิเรเตอร์:
ความจุของอุปกรณ์สะสม: 7m
ความดันสูงสุด: 138N
ความตึงเครียดถูกกําหนดโดยความดันของกล่องอากาศ

3.4 อุปกรณ์ปั่น:
ประเภท: ปรับปรุงความเร็วโดยอัตโนมัติ
กว้างของสายเข้าปูน: Φ1.2mm-Φ3.5mm
ความเร็วเส้นทางสูงสุดในการผสม: 25m/s

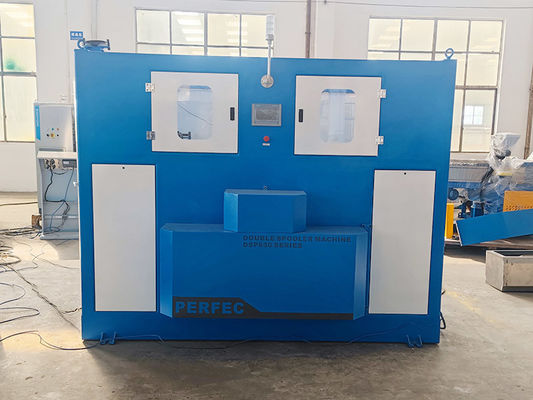

3.5 Φ500-Φ630 การสกัดลมแบบสองสเปล:
ขนาดสปูล: PND500 ~ PND630
ความเร็วสูงสุด: 25m/s
มอเตอร์รับ: 22KW (สอง, AC)

3.6 เครื่องม้วน (สามารถใช้สําหรับสายอ่อนและสายแข็ง)
กว้างเส้นใยที่ใช้ได้: Φ1.5mm-Φ3.5mm
ความเร็ว: 20m/s
กว้างโค้ล: Φ800mm
ภาระ: 1400kgs
พลังงานของมอเตอร์: 15KW (AC)
ขนาดของกระเป๋าโค้ล: Φ600*Φ110*1300mm

4สอบถาม:
ลูกค้าที่รัก มีหลายรุ่นของเครื่องบดสต๊อปปาร์ เพื่อแนะนํารุ่น Suitabe เราต้องการเรียนรู้ข้อมูลบางอย่าง
1. กว้างของสายเข้าและสายออก
2. ไม่จําเป็นต้องออนไลน์ annealer
3วิธีการรับ: สปูลสลินหรือโคลเลอร์?
4. การวาดขนาดของสปิล โบลิน / กระเป๋าสาย

ขอแสดงความยินดี
