เครื่องตัดสายท่อสายท่อเหล็กเหล็กความเร็วสูง

1คําอธิบายทั่วไป:

เครื่องนี้ใช้เป็นหลักในการบิดสายเหล็กสายสตรอท, สายสตรอทอลูมิเนียมสายสตรอทและสายสตรอททองแดง, และยังสามารถใช้ในการบิดสายควบคุมภายใน 7 คอร์.

2ปารามิเตอร์ทางเทคนิค:

3ส่วนประกอบไฟฟ้าหลัก

4.รายละเอียด:

4.1 Φ630 ราคาจ่ายของสายกลาง:

รายละเอียดของสปิลการชําระเงิน: PND630
ประเภทแกนปลายมือ clamps หรือปลด spool และสกรูมือยก spool.
การควบคุมความตึงเครียดด้วยการขัดกล ขนาดสามารถปรับได้ด้วยมือ

4.2 Φ630/6 ส่วนใหญ่ของกระดาน:

รายละเอียดของสปิลการชําระเงิน: PND630
ความเร็วสูงสุด: 600 r/min
ความยาวของสายเรือ: 62-276 มม.
หม้อปลายเป็นโครงสร้าง clamping แบบสปริง, และ spool ถูกปล่อย pneumatically.
การควบคุมความตึงเครียดการขัดกล
กระบอกถูกสนับสนุนโดยหมุนยางขนาดใหญ่ในทั้งสองปลาย และกลางถูกสนับสนุนโดยหมุนยางขนาดใหญ่ เครื่องจักรทั้งหมดทํางานอย่างราบรื่น, มีเสียงต่ําและอายุการใช้งานยาว
มีเบรคลมในกระบอก และเบรคได้อย่างน่าเชื่อถือ
มีอุปกรณ์ตรวจจับการตัดต่อที่สายล้าง
กล่องป้องกันใช้โครงสร้างประตูเลื่อน
สายไฟมีอุปกรณ์การทําสายไฟเดียว
หน่วยหลักที่ติดตั้งอยู่บนแผ่นด้านล่าง และอุปกรณ์สามารถติดตั้งได้ง่าย

4.3 ตารางเมตร:

ขอบวงจรของวงล้อเมตรคือ 500 mm
ความยาวสูงสุดในเมตร 9999.9 m
ความผิดพลาดความแม่นยํา ≤3‰
มันใช้โครงสร้างล้อสองล้อและติดตั้งแนวราบ; มีสปริงพัฟเฟอร์ที่ล้อกด และมีม้วนสายที่เข้าและออก

4.4 Φ1500 อุปกรณ์ติดตามแบบคู่:

กว้างของล้อดึง: Φ1500 mm
กว้างของล้อแยก: Φ1300 mm
ความเร็วสายดึง: 31-138m/min
ความเร็วของเกียร์ดึง: 36 ขั้นตอน

4.5 Φ2000 เครื่องรับ:

รายละเอียดของกลมรับ: PN1000-PN2000
ภาระสูงสุด: 8T
ความเร็วสูงสุดในการรับ: 150m/min
มอเตอร์รับ: 6kg.m
กว้างสุดของสายไฟ: Φ20mm
เครื่องรับใช้ใช้มอเตอร์มอร์ค ที่เชื่อถือได้ในการทํางาน และง่ายและสะดวกในการทํางานและการบํารุงรักษา
โครงสร้างเป็นแบบปลายแกนไฟฟ้า clamping หรือปลดสกูลไฟฟ้า สกูลยกไฟฟ้า
ใช้สายสกรูนํา สามารถติดตามความเร็วในการรับ และระยะทางการจัดตั้งสามารถปรับได้อย่างไม่ค่อยขั้น

4.6 ระบบส่งกล:

พลังงานของมอเตอร์ขับเคลื่อนหลัก: 45KW (AC)
ระบบการส่งเครื่องจักรกลประกอบด้วยมอเตอร์หลัก, เครื่องลดหลัก, แกนการส่ง, การเชื่อม, ฯลฯ

4.7 ระบบควบคุมไฟฟ้าและอิเล็กทรอนิกส์

พลังงานไฟฟ้าของเครื่องนี้เป็นระบบสามเฟส 5 สาย 380V (± 10%), 50HZ
เครื่องจักรหลักของเครื่องจักรใช้เครื่องจักร AC และการควบคุมการแปลงความถี่; เครื่องรับใช้เครื่องจักรแบบ torque สามารถเริ่มและหยุดได้อย่างราบรื่นและการใช้งานและการบํารุงรักษาง่ายและสะดวก; เครื่องจักรทั้งตัวถูกควบคุมโดยเครื่องควบคุมโปรแกรมของซีเมนส์

4.8 ความต้องการแหล่งอากาศ:

ความดันอากาศ: 0.6Mpa
ปริมาณอากาศ: 1.0m3/นาที
อากาศกดต้องแห้ง ไม่มีสารสกปรกและฝุ่น

5สอบถาม:

ลูกค้าที่รัก มีหลายรุ่นของเครื่องยนต์สําหรับการติดเชื้อ เพื่อแนะนํารุ่น Suitabe เราต้องการที่จะเรียนรู้บางข้อมูล:

1. กว้างของสายเปล่า

2.สายอ่อนหรือสายแข็ง

3จํานวนของสายที่จะบิด

4พื้นที่หลังการบิด

ขอแสดงความยินดี

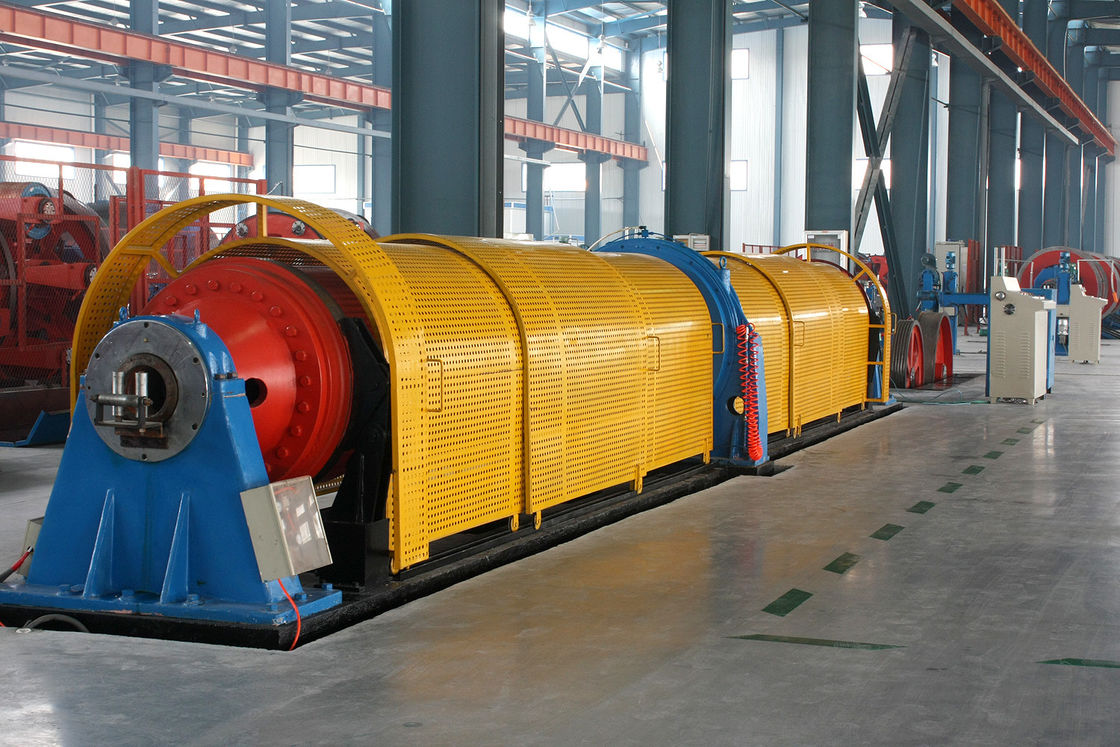

6รูปถ่ายอ้างอิง
