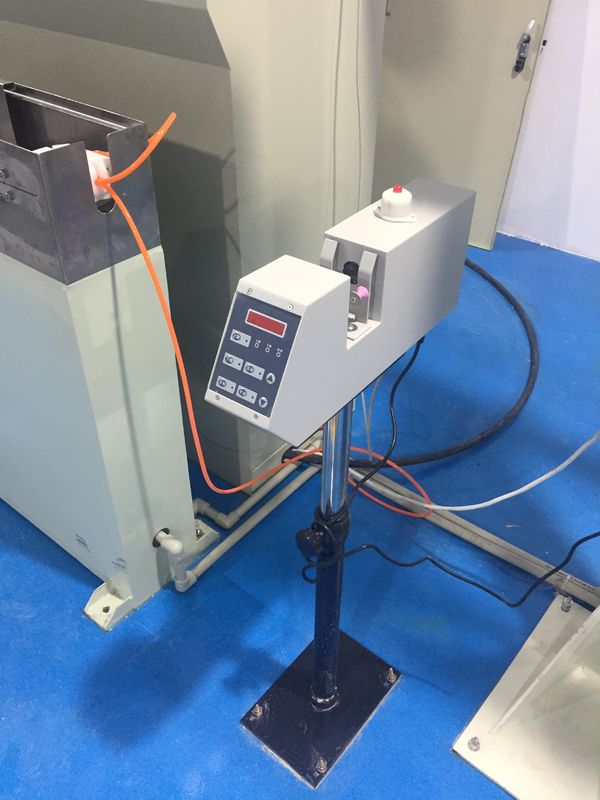

อุปกรณ์วัดกว้างภายนอกสําหรับเคเบิล

อุปกรณ์วัดกระจกภายนอก (OD) เป็นเครื่องมือที่สําคัญที่ใช้ในการผลิตสายเคเบิลเพื่อให้แน่ใจว่าการวัดแม่นยําของกระจกภายนอกของสายเคเบิลระหว่างหรือหลังจากกระบวนการขยายอุปกรณ์นี้ช่วยรักษาการควบคุมคุณภาพ, การันตีว่าสายไฟฟ้าตรงกับความอนุญาตและมาตรฐานที่กําหนดไว้

ลักษณะสําคัญของอุปกรณ์วัดกว้างภายนอก

การวัดโดยไม่ต้องสัมผัส: ใช้เลเซอร์หรือเซ็นเซอร์ออปติกส์ในการวัดกว้างเคเบิลโดยไม่ต้องสัมผัสทางกายภาพ เพื่อป้องกันความเสียหายของผิวเคเบิล

ความแม่นยําสูง: ให้การวัดที่แม่นยํา มักมีความแม่นยําถึง ± 0.001 มม.

ติดตามในเวลาจริง: ตัดและแสดงวงกว้างของสายไฟฟ้าตลอดเวลาระหว่างการผลิต

ระบบการตอบสนองอัตโนมัติ: ผสมผสานกับสายขีดออกเพื่อปรับปริมาตร (เช่น ความเร็วของขีดออก) โดยอัตโนมัติถ้าเส้น径 ห่างจากค่าที่ตั้ง

ระยะการวัดที่กว้างขวาง: สามารถวัดกว้างขนาดของสายไฟฟ้าได้หลายแบบ ตั้งแต่สายไฟที่บางมากจนถึงสายไฟที่หนา

อินเตอร์เฟซที่ใช้ได้ง่าย: มีหน้าจอดิจิตอลหรืออินเตอร์เฟสโปรแกรมเพื่อการติดตามและควบคุมง่าย

การบันทึกข้อมูล: บันทึกข้อมูลการวัดเพื่อการประกันคุณภาพและการปรับปรุงกระบวนการ

ประเภทของอุปกรณ์วัดกว้างภายนอก:

อุปกรณ์วัดด้วยเลเซอร์: ใช้รังสีเลเซอร์ในการวัดเส้น径 ด้วยความแม่นยําสูง

อุปกรณ์การวัดทางแสง: ใช้กล้องและการประมวลภาพในการกําหนดวงกลม

อุปกรณ์วัดด้วยเสียงฉาย: ใช้คลื่นฉายเพื่อวัดโดยไม่ต้องสัมผัส เหมาะสําหรับวัสดุเฉพาะเจาะจง

การใช้งาน:

สายการดึงเคเบิล: ติดตามเส้น径ภายนอกของเคเบิลระหว่างกระบวนการแยกหรือการปิด

การวาดสาย: รับประกันว่ากว้างของสายที่ดึงตรงกับรายละเอียด

การควบคุมคุณภาพ: ใช้ในการตรวจสอบสุดท้ายเพื่อตรวจสอบขนาดของเคเบิลก่อนการบรรจุ

ข้อดีของการใช้อุปกรณ์วัดกว้างภายนอก

คุณภาพที่สม่ําเสมอ: รับประกันว่ากว้างของสายไฟคงอยู่ในระยะความอนุญาตที่กําหนดไว้

การลดขยะ: สามารถตรวจพบความเบี่ยงเบนได้ในระยะแรก โดยลดขยะวัสดุและการทํางานใหม่ให้น้อยที่สุด

ประสิทธิภาพที่ดีขึ้น: ทําให้กระบวนการวัดเป็นอัตโนมัติ ลดเวลาตรวจสอบด้วยมือ

การปฏิบัติตามมาตรฐาน: ช่วยตอบสนองมาตรฐานของอุตสาหกรรมและความต้องการของลูกค้า

การบูรณาการกับสายเคเบิล extrusion:

อุปกรณ์วัด OD โดยปกติจะติดตั้งหลังจาก extruder และถังเย็นในสายการผลิตสายเคเบิล มันทํางานร่วมกับอุปกรณ์อื่น ๆ เช่น

เครื่องชําระเงิน: นําสายหรือสายไฟฟ้าเข้าไปในเครื่องบด

Extruders: ใช้เครื่องกันหนาวหรือการเคลือบเคเบิล

ถังเย็น: ปรับความเย็นของสายไฟที่ถูกขัดออก

แคปสแตนและเครื่องรับ: ดึงและลมสายไฟที่เสร็จสิ้น
